Länderübersicht Steckertypen, Netzspannungen und -frequenzen

Dies ist eine Länderübersicht der Netzsteckertypen, Netzspannungen und -frequenzen, die für den Anschluss in der untersten Ebene der Niederspannungsnetze (umgangssprachlich auch Lichtnetz) von Elektrogeräten und Leuchten verwendet werden. In allen Ländern wird Wechselstrom zur Stromversorgung eingesetzt.

Netzstecker Typen mit Länderübersicht

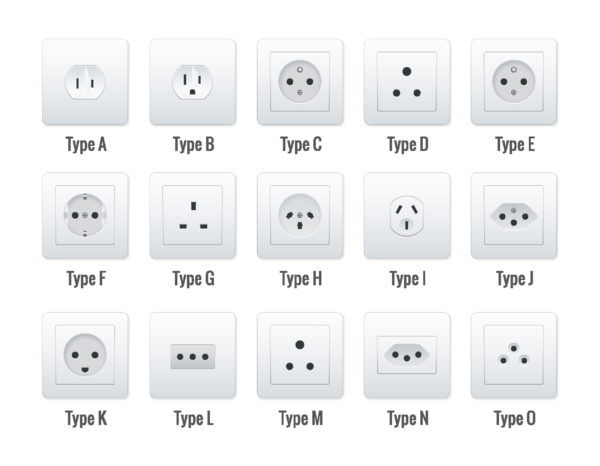

Netzstecker Typen

Die verwendeten Buchstaben entsprechen nicht einer Normungsbezeichnung. Die unten aufgeführten Typen A–L wurden in einer Veröffentlichung des US-Handelsministeriums 1998 willkürlich vergeben und werden seitdem weltweit bei Vergleichen genutzt, so auch von der IEC, welche die Auflistung noch um die Typen M und N ergänzte.

Länderübersicht

Die meisten Einträge in der nachfolgenden Liste betreffen unabhängige Staaten. Es gibt jedoch einige Gebiete, in denen die Dinge anders gehandhabt werden, so zum Beispiel in Hongkong, welche separat aufgeführt sind.

Verteilsystem

Es kennzeichnet die Option, durch unterschiedliche Verschaltungen verschieden hohe Spannungen anbieten zu können. Dabei wird meistens unter dem niedrigen Wert die für Kleinverbraucher übliche Netzspannung verstanden.

In der Tabelle bedeuten dabei die Abkürzungen:

Y = Dreiphasensystem (3 Phasen, 3 Außenleiter, 1 Neutralleiter, 1 Schutzleiter)

Eine Netzspannungsangabe wie beispielsweise 230 V ist die einphasige Spannung zwischen einem Außenleiter und dem Sternpunkt für Verbraucher kleinerer Leistung. Für Drehstromgeräte beträgt die Spannung zwischen den Außenleitern das ${\displaystyle {\sqrt {3}}}$ ≈ 1,73-fache. Zum Beispiel ${\displaystyle 230\,{\text{V}}\cdot {\sqrt {3}}\approx 400\,{\text{V}}}$ (früher bei Nennspannung von 220 V waren es nominal 380 V). Neben dem 230/400-V-Drehstromnetz gibt es vereinzelt auch noch ein 133/230-V-Drehstromnetz. Dabei wird die Steckdose zwischen zwei Phasen angeschlossen und hat 230 V. Ein Neutralleiter wird nicht verwendet. Zum Neutralleiter würde sich eine Spannung von 133 V ergeben. Die Phasen sind im Drehstromnetz immer um 120° verschoben.

B = Einphasen-Dreileitersystem (2 Phasen, 2 Außenleiter, 1 Neutralleiter, 1 Schutzleiter)

Eine Netzspannungsangabe wie 120 V bedeutet eine einphasige Spannung für Verbraucher kleinerer Leistung. Für größere Verbraucher beträgt die ebenfalls einphasige Spannung das Doppelte. Zum Beispiel 120 V · 2 = 240 V. Die Phasenverschiebung beträgt 180°, also gegenphasig.

M = Einphasensystem (1 Phase, 1 Außenleiter, 1 Neutralleiter, 1 Schutzleiter)

Bei diesem Verteilungssystem existiert nur eine Netzspannung.

Für die Nutzung einphasiger Kleingeräte (wie z. B. meist im touristischen Umfeld) ist diese Spalte rein informativ.

Toleranzen der Versorgungsspannung

Bis in die 1960er Jahre waren für die Versorgungsspannung Toleranzen von (−20… 10) % üblich. Bei teilweise widersprüchlichen Angaben wie beispielsweise von 220 Volt mit (−20… 10) %, 230 Volt mit ±10 % und 240 Volt mit (−10… 5) % handelt es sich daher um die gleiche Nennspannung, für die die Energieversorgungsunternehmen (EVU) als Lieferanten jedoch unterschiedliche Toleranzen garantieren. Um die Unterschiede europaweit zu vereinheitlichen und die britischen 240 V mit den kontinentaleuropäischen 220 V auf einen gemeinsamen Nenner zu bringen, wurden als Kompromiss 230 V festgelegt.
